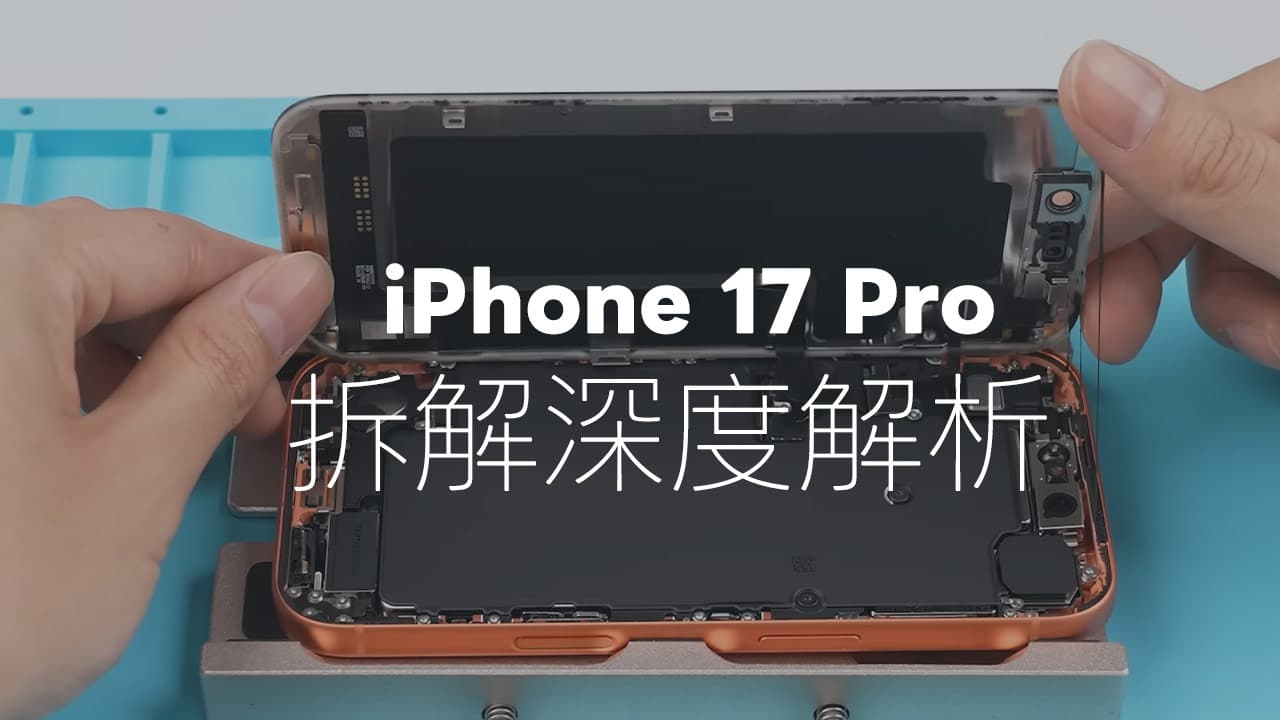

隨著 iPhone 17 系列在全球開賣，維修團隊 REWA Technology 也推出首款 iPhone 17 Pro 拆解影片，這次機身拆解報告不只是把機身打開看個熱鬧，而是揭開了蘋果今年旗艦在結構設計與硬體配置上的重大變化。到底 iPhone 17 Pro 除了外觀變化外，內部還有哪些新突破？帶大家一次揭開最神秘的 Pro 新機的內部結構與設計變化。

iPhone 17 Pro拆解重點解析：三段式結構玩出高度集成境界

這次的 iPhone 17 Pro 系列內部結構設計算是顛覆過去，採用全新結構設計，拆開之後會發現是採用更緊密的三段式設計，整體佈局最大亮點主要集中在三個地方，分別是：

散熱模組：首次導入 VC 均熱板
主板布局：改成橫向設計
電池設計：採用 L 型布局

這樣的組合，不只讓 iPhone 17 Pro 系列內部更整齊，也讓主板、電池、散熱模組這些大件組裝和維修都更有效率，背後其實就是蘋果想把「手機高集成度」玩到更極致境界。

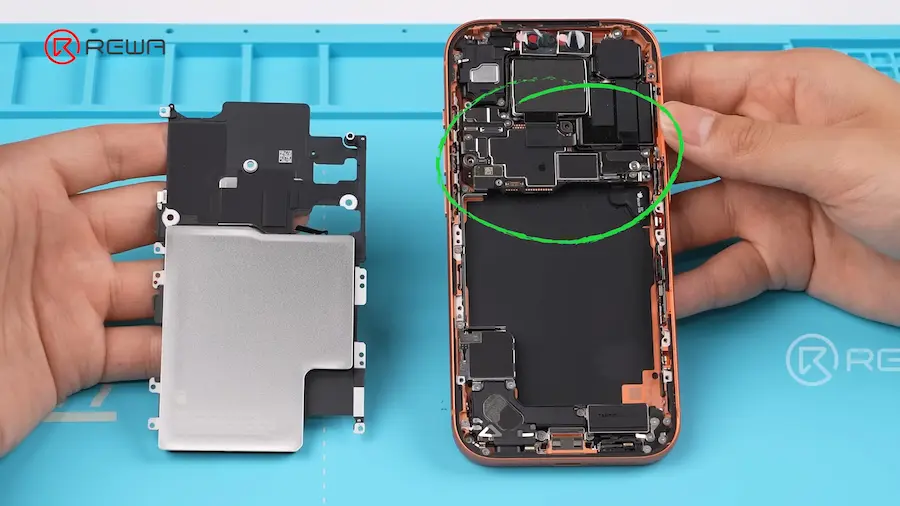

iPhone 17 Pro拆解重點解析：三段式結構玩出高度集成境界 — 左圖為 VC均熱板黏接鋼化電池，右圖為 iPhone 17 Pro機身內部設計。

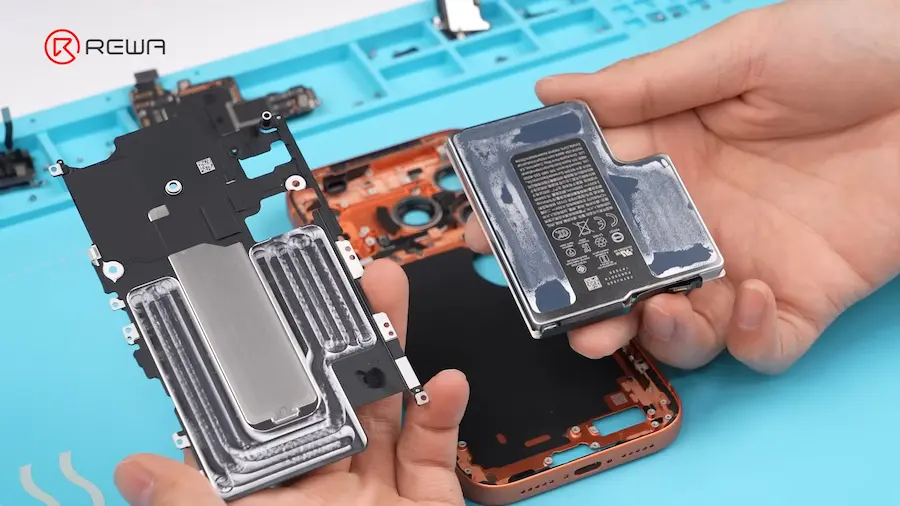

首見大面積 VC 均熱板散熱系統，搭配四層散熱膜

在拆開 iPhone 17 Pro 機身後，最搶眼的就是那塊幾乎覆蓋整個主板的大面積 VC 均熱板，這算是蘋果首次替 iPhone 17 Pro 和 Pro Max 改用全新散熱設計，而且位置剛好是在電池上方，且全面服貼在主機板夾在 iPhone 螢幕下層，讓熱量能快速傳導出去。

VC 均熱板的運作原理就是將液體遇熱變氣體，氣體流動再冷凝成液體，完成熱循環。這樣能把 A19 Pro 晶片的高溫均勻帶開，不會只集中在某個點，長時間玩遊戲或做影片剪輯時，手機就不會那麼燙，也能維持效能輸出。

這次在 iPhone 17 Pro開箱實測發現，確實 VC 散熱效率確實是比石墨片好太多，能把熱平均分散在機身，避免局部過熱，再加上 Pro 系列用的是鋁合金機殼，導熱效果比鈦金屬還好，這也是為什麼 Pro 機型能承載更強的效能表現。

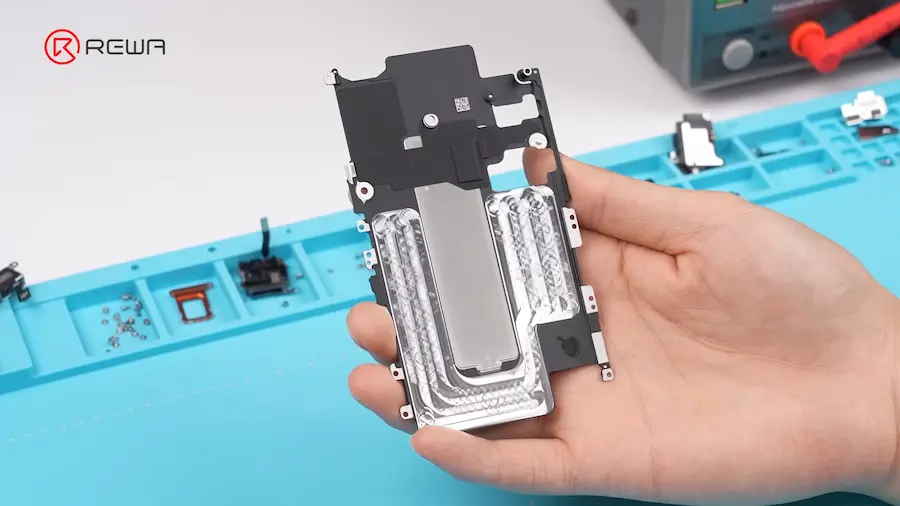

首見大面積 VC 均熱板散熱系統，搭配四層散熱膜 1 — iPhone 17 Pro採用的VC均熱板設計。

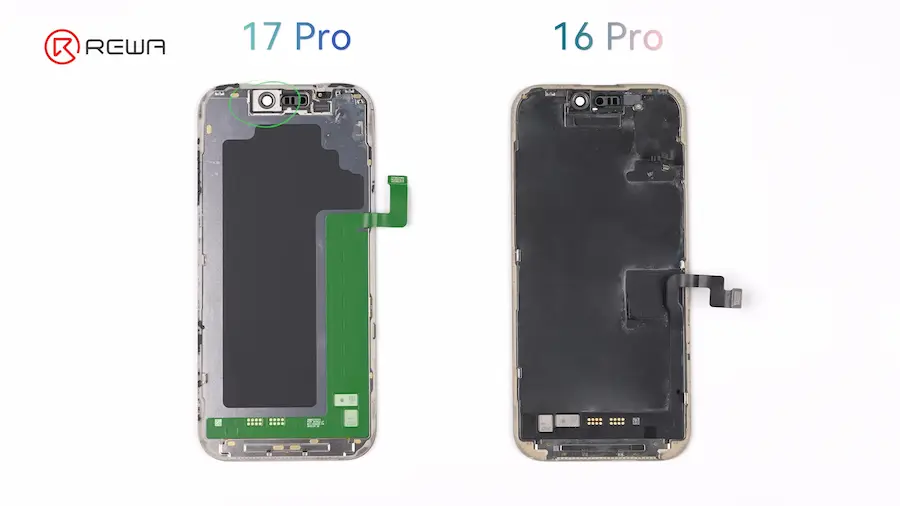

螢幕內部新改造

除了 iPhone 17 Pro 內部採用 VC 均熱板外，為了能有效提升熱傳導效率，應付遊戲或高強度運算時的發熱問題，就連同 iPhone 17 Pro 螢幕也覆蓋面積相當大的石墨烯散熱片，同時排線更寬、觸控IC也改到右側位置。

相對這好處是能避免類似 iPhone 16 Pro 機身發燙後，卻導致連螢幕也容易過熱，同時還能解決 iPhone 17 Pro 在室外錄影拍攝時，螢幕容易會自動降低暗度問題。

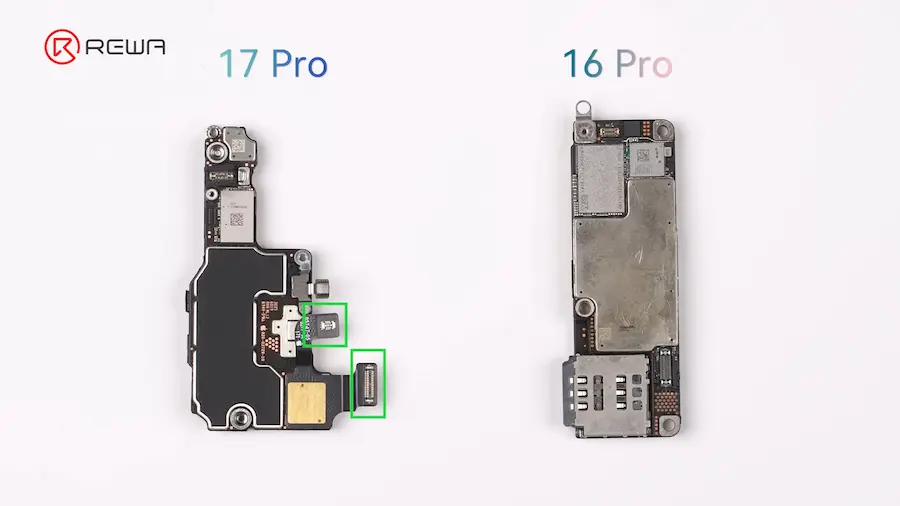

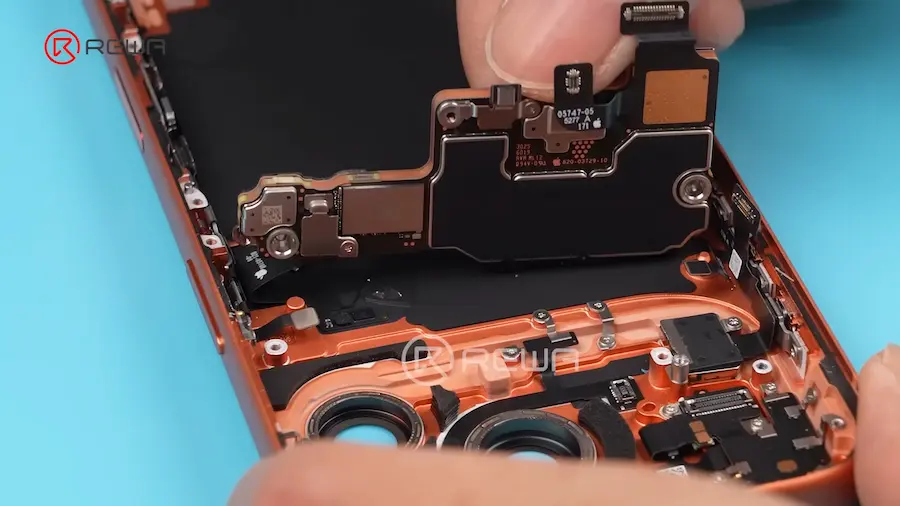

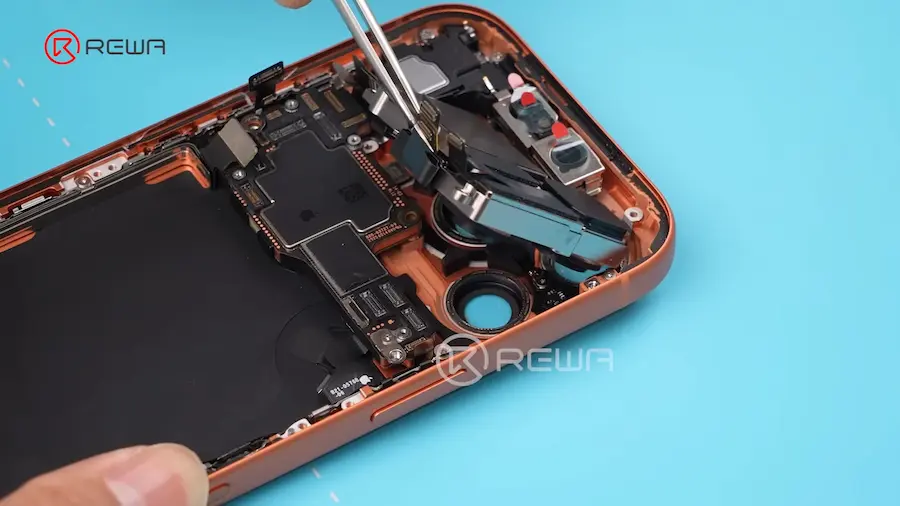

主板設計更極致：雙層堆疊 + 高集成度

拆解還發現，iPhone 17 Pro 的主板比前代縮小，從原本右側改到機身上方區塊以橫向排列，設計也更加緊密和精緻，且讓 A19 Pro 晶片能夠夠緊靠在鏡頭平台右下角位置，也剛好能貼在VC均熱片上，強化加速散熱。

在 iPhone 17 Pro 主機板同樣是採用傳統雙層疊板設計，但布局更為緊湊，從拆解數據資料顯示來看，主要特點分別有：

三星 12GB LPDDR5X RAM 與 A19 Pro SoC 採用 PoP 疊層封裝
SoC 與電源 IC「正面對面」排布，散熱與供電更高效
基帶升級為高通 X80，搭配 SDR875 射頻收發器
Wi-Fi/BT 模組由蘋果自研 N1 模組負責
ROM 採 NVMe 協議的三星晶片，與 SoC 部分重疊

主板面積甚至比後置三攝模組還小，幾乎把空間利用到了極致，這也是為什麼只有 iPhone 17 Pro Max 能上 2TB 容量，而 iPhone 17 Pro 無法支援 2TB，關鍵在於 NAND 顆粒的體積，確實需要更大空間。

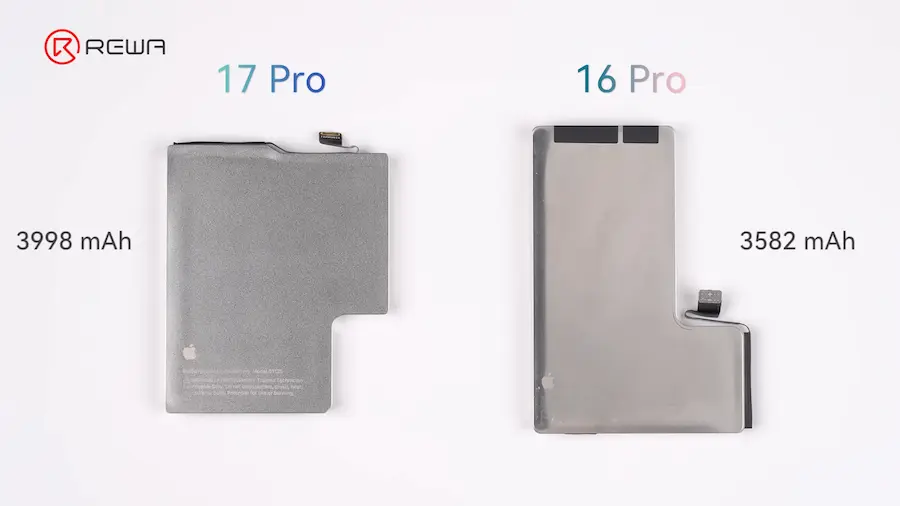

鋼化電池容量升級，續航更長

國際版有實體 SIM 卡的 iPhone 17 Pro電池容量為3,988 mAh、iPhone 17 Pro Max則是採用更大4,823mAh，兩款都比前上一代更大，從官方實測顯示，17 Pro Max 最長續航能來到 37 小時。

不過今年 iPhone 17 Pro 系列還有一點小差異，只要是保留實體 SIM 卡槽機型，所以電池體積比純 eSIM 卡 iPhone 17 Pro 美版或日版略小，這也再次驗證，蘋果針對國際不同區域版本在設計上還是會有差異。

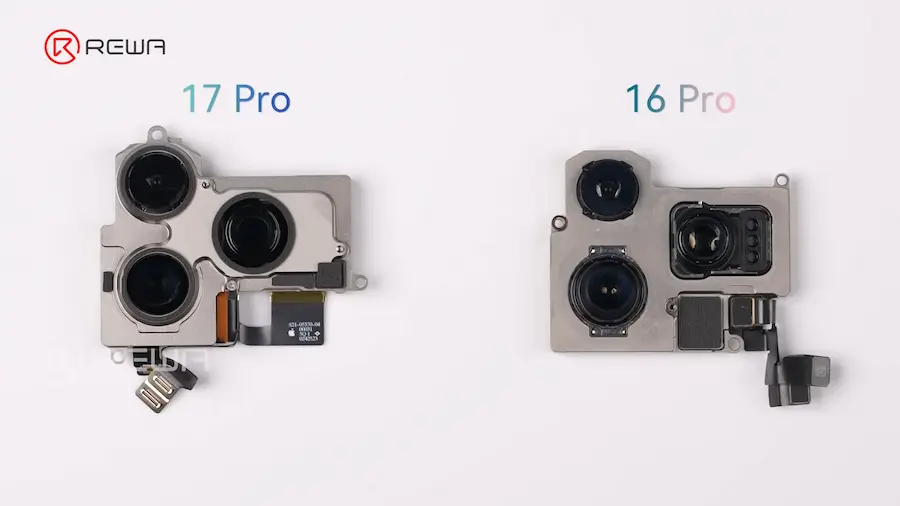

相機系統與Face ID模組變動

對於 iPhone 相機影像系統一向是 Pro 系列的重點，這次 iPhone 17 Pro 在前後鏡頭升級幅度不小，與前代 iPhone 16 Pro 相比，最明顯是在傳感器面積明顯變得更大，不過這次排線採用更短和更精簡設計。

後置三鏡頭：全部 4800 萬畫素，包含主鏡頭、超廣角與長焦。
長焦鏡頭：支援 4 倍純光學變焦與最高 8 倍「光學級」變焦，再搭配數位變焦最高能拉到 40 倍。

特別是「8 倍光學級變焦」也引發不少討論，簡單說它不是純鏡頭光學，而是透過高像素感光元件裁切加計算攝影，蘋果稱之為「光學品質等級」，對一般用戶來說，變焦更靈活；但對追求純物理光學的攝影玩家，可能還是會覺得少了點誠意。

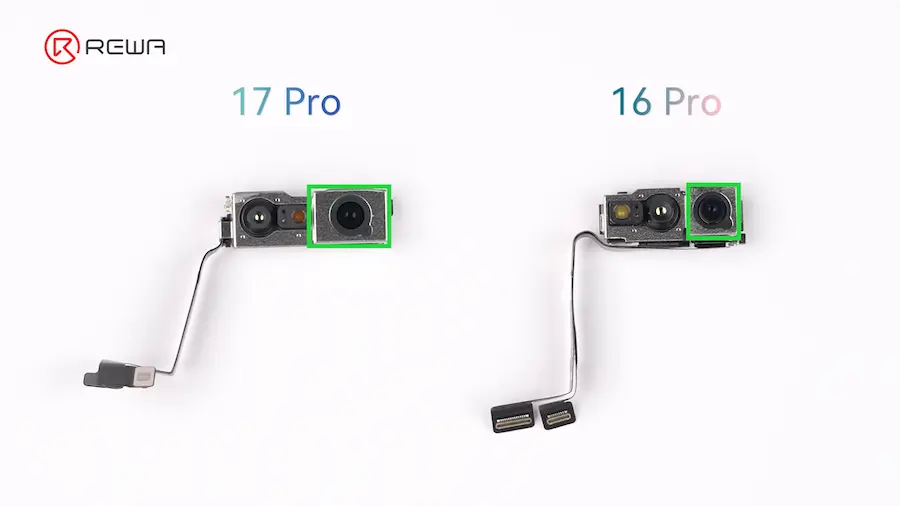

iPhone 17 Pro 前置鏡頭也提升到 1800 萬畫素，感光元件比例從長方形變成正方形，自拍效果更自然，從拆解也能發現，確實 17 Pro 前鏡頭感光傳感元件相對比 16 Pro 更長。

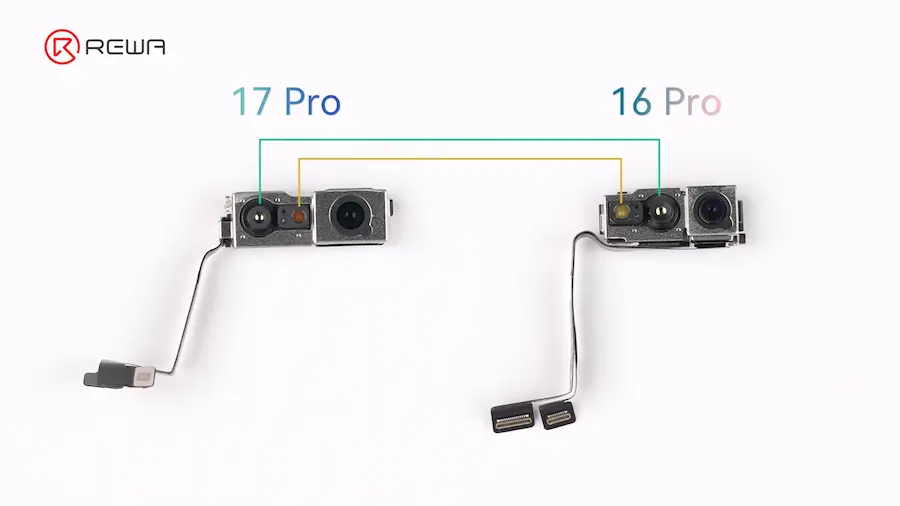

另還有一個隱藏變化，就連同 iPhone 17 Pro 系列 Face ID 模組點陣和泛光照明位置也左右對調，且 REWA Technology 團隊還嘗試將前置鏡頭模組與 iPhone 17 Pro Max 互換，顯示蘋果並沒有將模組綁定在機身。

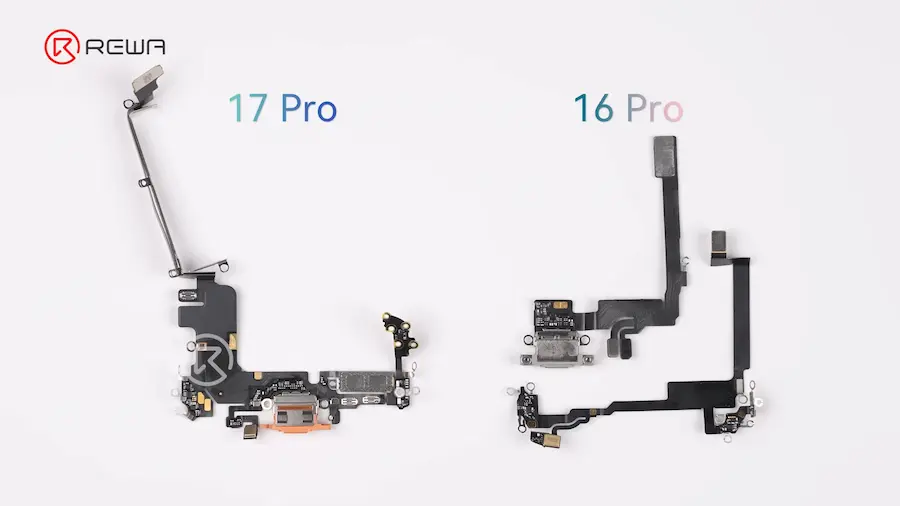

揚聲器、馬達與細節設計

拆解 iPhone 17 Pro 也發現音訊方面，頂部揚聲器體積加大、底部排線設計調整，全面整合成單一模組。

這次最大發聲單元也有些明顯進化，雖然喇叭尺寸略有縮水，但根據瘋先生實測 iPhone 17 Pro 發現音量更大、聲場更寬，搭配軟體調校後，聽感甚至優於 iPhone 16 Pro Max。

其餘 X 軸線性馬達也稍微縮小、邊框相機快門鍵焊死在邊框上、機身防水也並沒有縮水，也達到6 公尺水深 30 分鐘。

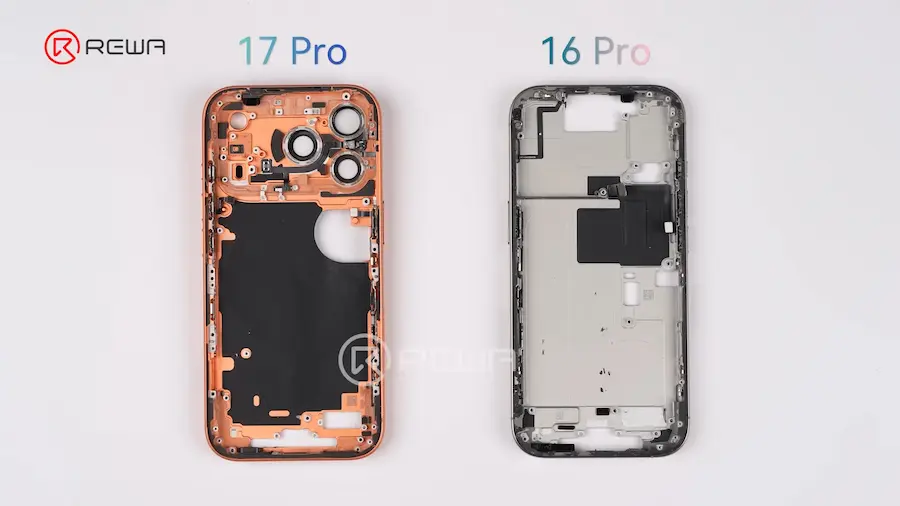

鋁合金一體成型機身成本更高散熱優先

同時 iPhone 17 Pro 整個鋁合金一體成型機身整合了更多信號天線，訊號表現比過去更穩定，REWA 認為這次 Pro 機型在這塊鋁合金機身設計成本更高，殼內加入大量鎖定孔，要是想單獨換機殼相對就不划算。

雖然鋁材耐刮耐磨性不如鈦，但在散熱與重量上的優勢，對今年主打效能的 iPhone 17 Pro 系列來說更具實際價值。

且瘋先生還額外發現，蘋果替 iPhone 17 Pro 機身內部散熱上的用料毫不手軟，機身內部全貼滿石墨導熱片，包括連 MagSafe 無線充電線圈、鋼殼電池封裝等全貼，在散熱膜總面積超過 20,000 mm²，主要是由供應商領益智造提供。

明顯能看出蘋果選擇從內到外美觀設計外，就連散熱也同步進行，也代表 iPhone 17 Pro 系列對高效能應用，不管是遊戲、AI、本地 4K 錄影和專業拍攝重視。

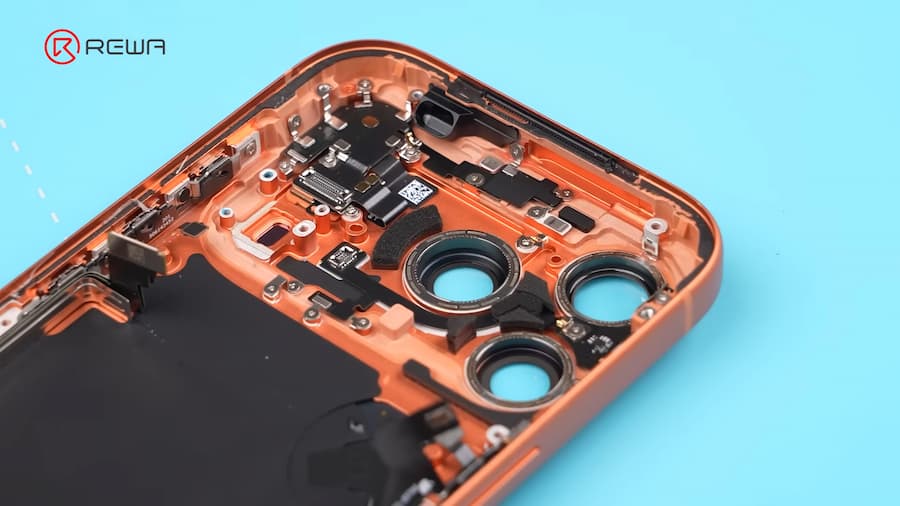

揭開iPhone 17 Pro相機平台設計

至於有人好奇為什麼 iPhone 17 Pro 背後為什麼要突起一大塊相機平台，實際這在安卓旗艦上早已常見，好處是可以釋放更多內部空間，並提升天線的射頻效能，還能與舊款iPhone做出區隔。

從拆解也能發現，這次主機板重要晶片都全集中在頂部區塊，與 iPhone Air 做法完全相同。

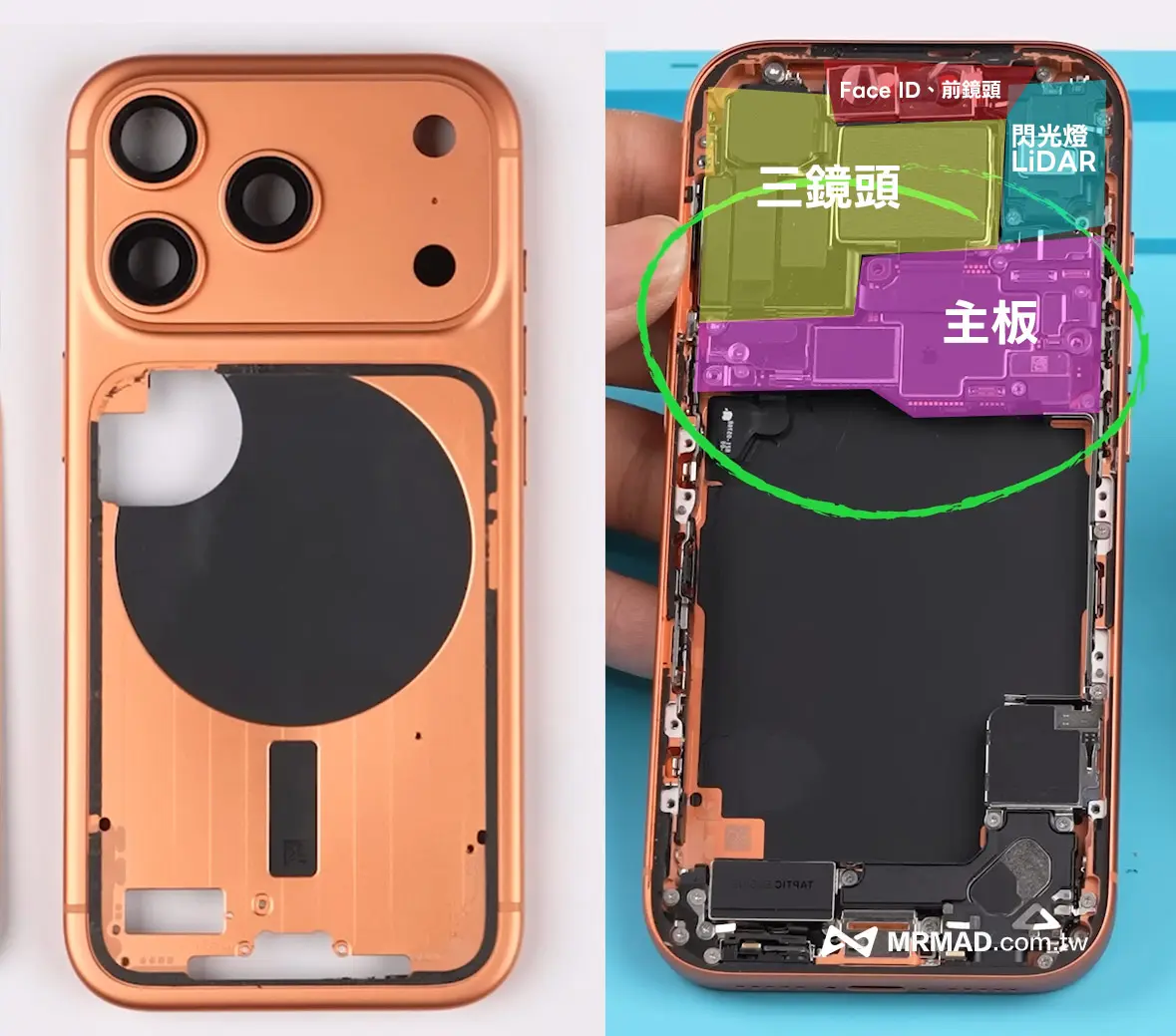

底下就依照拆解圖來標示出頂部區塊塞入重要零組件，其中影響 iPhone 17 Pro 主要厚度同樣是三鏡頭模組，望遠鏡長焦 CMOS 也佔用更多，光是面積就佔掉約主機板約三分之一。

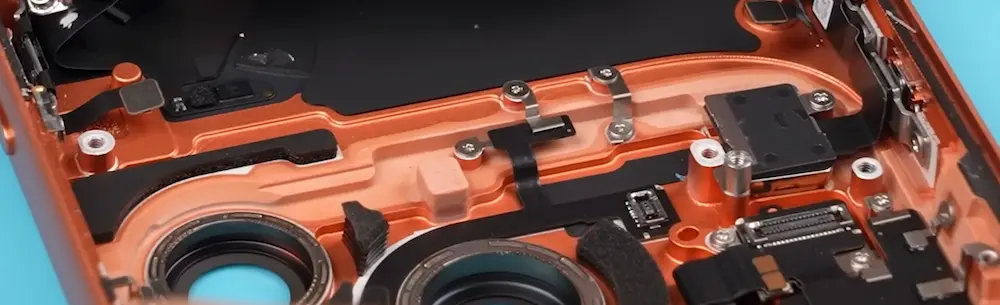

從一體成型機身鋁合金內部結構還能發現，蘋果還在內部針對三鏡頭能夠持高，還額外用出如同階梯狀結構，才能更多能夠固定和放入更多零組件。

拆解iPhone 17 Pro總結

從這次拆解來看，iPhone 17 Pro 的確在內部有很多關鍵設計上都做了不少新突破，像是過去蘋果追求內部漂亮堆疊，這次是轉向散熱更有效率、電池更大、影像系統全面升級為優先，甚至連主板和揚聲器都有改進。

整體來看，這代 iPhone 17 Pro 系列更像是蘋果在硬體設計上一次大膽的嘗試，三段式結構和大面積散熱，這些都不是純粹的美學，而是為了讓手機在長時間高負載下依舊穩定，也正因如此，iPhone 17 Pro 系列才能真正做到「極致 Pro」。
