蘋果在 iPhone 17 Pro 系列上做出重大改變，將邊框回歸鋁合金作為主要機身材質，與前代鈦金屬不同，整體機身採用一體鋁合金成型，同樣無線充電區域仍維持超瓷晶玻璃，不過也引發 iPhone 17 Pro 刮傷門事件，也讓蘋果積極對外說明原因。

也有不少人還不太理解 iPhone 17 Pro 為什麼會出現刮痕和掉漆？這次就來全面帶你解析整體設計，以及為什麼蘋果反倒取消黑色款 iPhone 17 Pro 關鍵原因。

儘管蘋果也並非是首次替 iPhone 採用鋁金屬材質，反倒是 iPhone 17 Pro 系列開售後，對於刮傷、掉漆或刮痕問題特別明顯，關鍵在於與鈦金屬的 iPhone 16 Pro Max 相比，iPhone 17 Pro 在耐用性表現上顯得不及前代，特別是在藏藍色上特別明顯，也引爆 iPhone 17 Pro 刮痕門事件。

蘋果也緊急出面回應外界疑慮，宣稱 Apple Store 門市所出現的 iPhone 17 Pro 刮傷只是用到老舊已磨損的 MagSafe 展示座導致，只要透過清潔就能去除。

相信大多數人看到官方回應說法依舊是抱持懷疑態度，《瘋先生》也搜集網路上有關 iPhone 17 Pro 材質外觀氧化層和耐刮測試資訊，帶你全面了解為什麼會導致刮痕，和真的機身這麼不耐刮？以及最終蘋果放棄原有 iPhone 17 Pro 黑色款。

蘋果iPhone 17 Pro外觀材質和氧化工藝設計

對於 iPhone 17 Pro 外觀設計至少會維持三年不變，畢竟蘋果在這款機型上從內到外全引入新設計，如同 2017 年 iPhone X 跨世代機型，對於 iPhone 17 Pro 背後突起相機平台，就算等到 iPhone 18 Pro 或 19 Pro 系列也都會維持相同造型不變。

有人好奇為什麼 iPhone 17 Pro 背後要突起一大塊相機平台，實際這在安卓旗艦上早已常見，好處是釋放更多內部空間，能夠塞入更多零組件、改散熱和提升鏡頭規格等。

至於 iPhone 17 Pro 機身背面底下那塊並非是塑膠，而是一塊霧面超瓷晶玻璃（Ceramic Shield），主要是提供給 MagSafe 磁吸無線充電使用，在抗摔裂相對比起 iPhone 16 Pro 機背玻璃提升4倍強度。

iPhone 17 Pro系列陽極氧化工藝技術分析

在材質部分，蘋果替 iPhone 17 Pro 系列都是採用航空級 7000 系列鋁合金，據了解成分是以鋅為主，並加入鎂、銅等金屬以提升硬度，理論上強度更接近鋼材。

為了能夠讓 iPhone 手機外觀表面有不同色澤，會替 iPhone 17 Pro 機身採用陽極氧化鋁工藝，做法是將鋁合金放入酸性溶液中通電，使表面轉化為一層極為堅硬的氧化鋁外殼，能夠提升鋁的耐蝕性與硬度，這層硬度能達到9級，僅次於鑽石 10 級硬度。

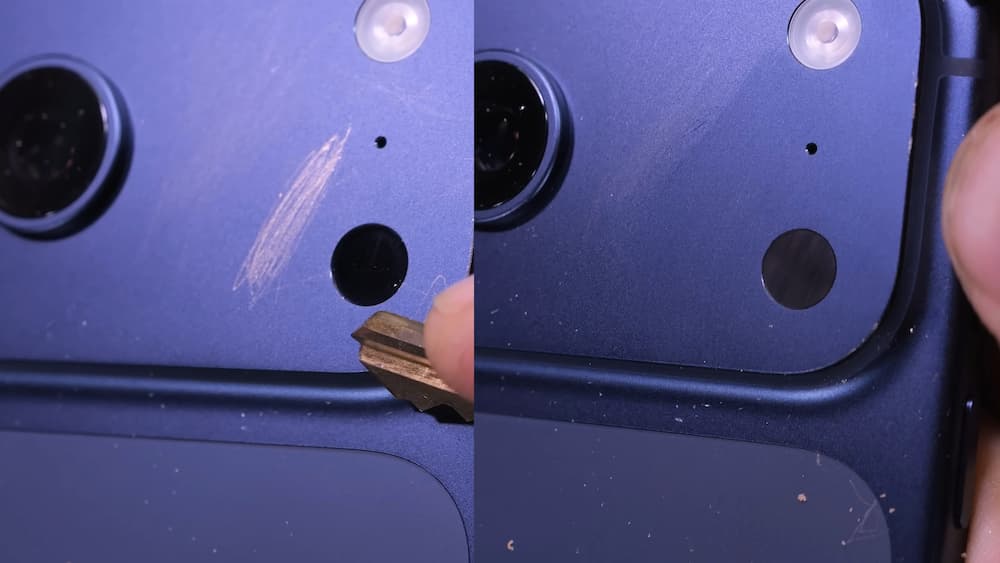

對於 iPhone 17 Pro 陽極氧化層抗刮表現算是相當出色，機身區域絕大多數都能夠避免日常生活的鑰匙、錢幣等金屬物品刮痕，只會在表面上會留下如同粉筆在黑板上的粉末物，這並非是真實造成機身有刮痕，只要鋁合金陽極處理常見的物理現象，也算是表層耗損，只要擦一擦就能去掉。

當然 iPhone 17 Pro 鋁合金機身陽極氧化處理也並非是無敵，不管是宇宙橙、藏藍色以及銀色款，邊框都全是透過染色工藝，主要是將有色滲入陽極孔隙，才能夠讓染料固定在氧化層內。

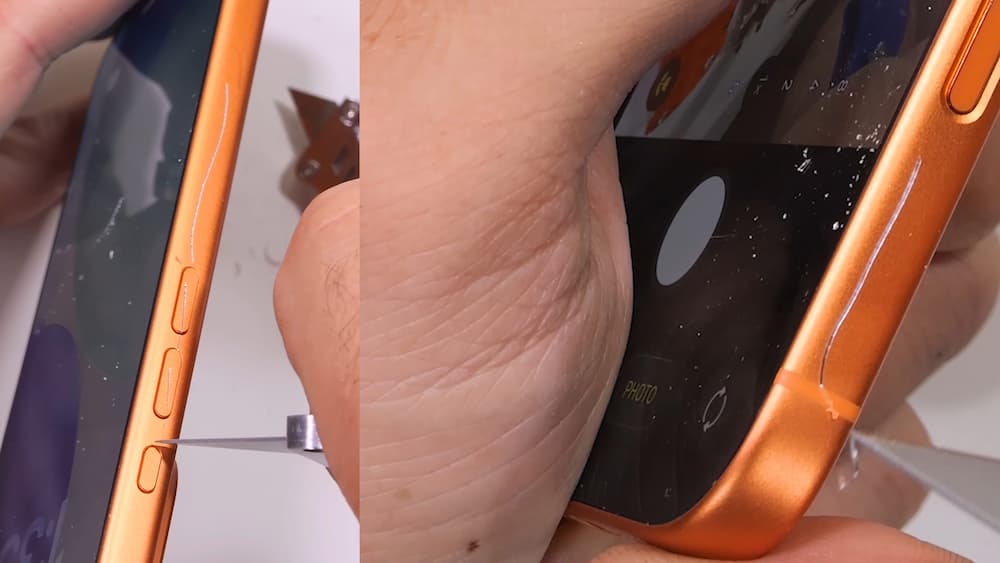

通常只要是小刀或是硬度比氧化層更堅硬物體，就連路上柏油路、砂石路面，都能在 iPhone 17 Pro 機身刮下去或摩擦到，就會直接造成著色的氧化層被削掉，表面受損就會呈現掉漆情況。

陽極氧化鋁塗層的特性，就是能帶來強化的色澤與保護效果，當外層受損，底層的銀色鋁材會立即顯露，產生顯著對比，才會導致在深色版本會比較明顯。

蘋果在邊角陽極氧化工藝標準有落差

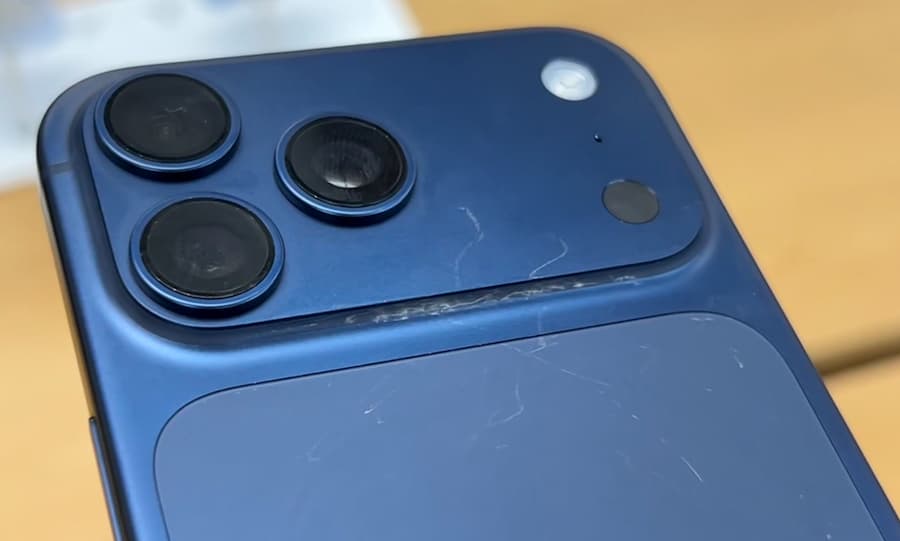

在最新的 iPhone 17 Pro 機身材質上，鋁合金與陽極氧化處理有些地方還是有缺陷，主要在於 iPhone 17 Pro 鏡頭邊框與鏡框銜接處，非常容易出現掉漆與磨損痕跡。

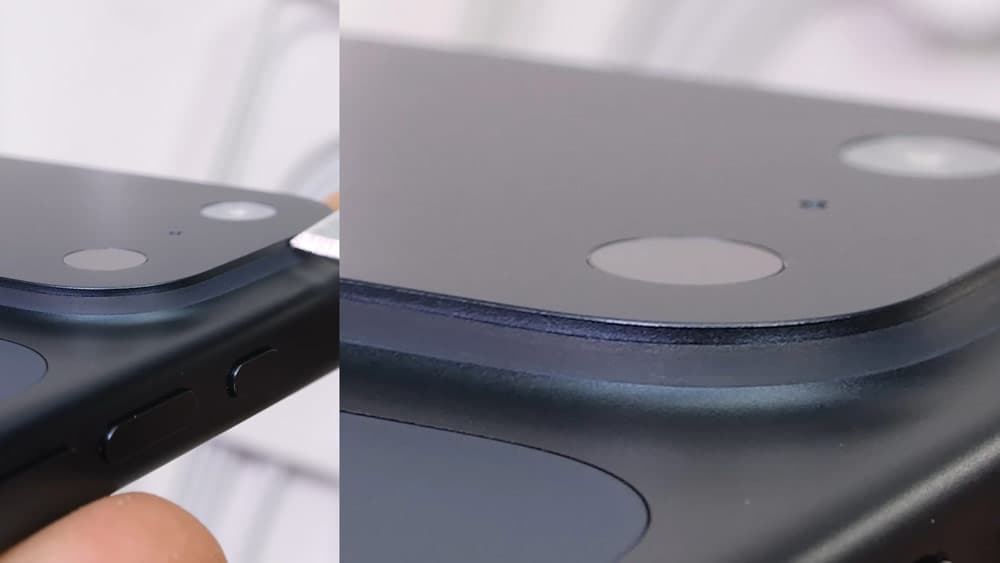

如近距離觀察可見，iPhone 17 Pro 相機平台邊框完全沒採用導角，反而容易造成陽極氧化結構容易磨損，在沒有保護殼裸機情況下使用，容易久了會導致深色款，容易看見鏡頭邊緣容易出現露出銀白鋁，就可能會出現鏡頭框白邊災情。

根據 ISO 標準，鋁材料在進行陽極氧化時，銳利邊緣必須以極氧化層厚度的 10 倍半徑來加工，例如若塗層厚度為 25 微米，邊角最小半徑應落在 0.25 至 0.5 毫米之間。

從現有不管是 iFixit 實機調查發現，蘋果似乎並未完全遵循這些建議，會造成在大部分 iPhone 17 Pro 機身區域並不會留下刮痕，但鏡頭模組的凸起邊緣卻特別容易受損，特別是深藍色版本，在強光下更容易顯現出刮痕。

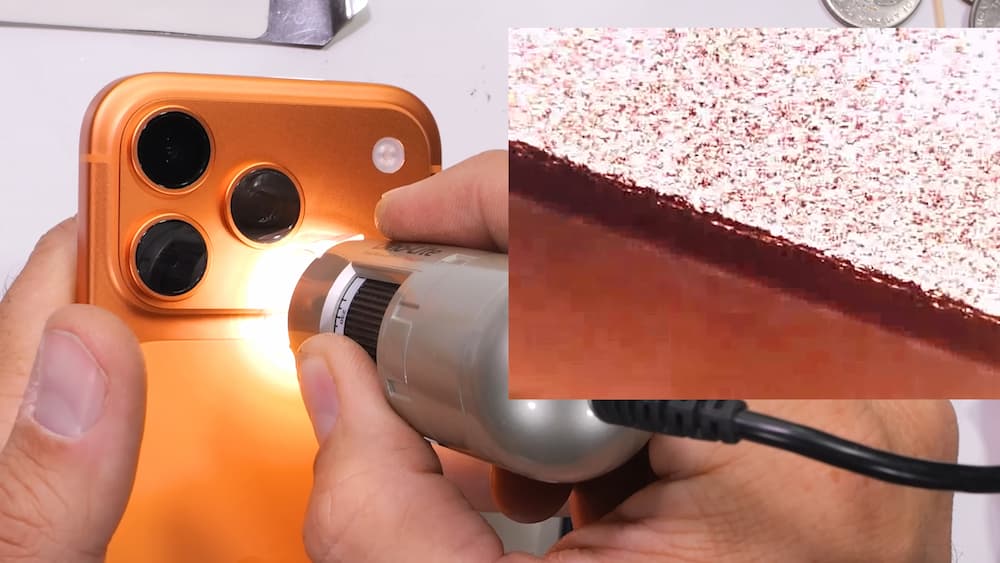

iPhone 17 Pro系列陽極氧化鋁工藝抗刮有缺陷 6 — 利用放大設備觀看 iPhone 17 Pro 鏡頭框邊緣畫面

要是平常都有在使用 iPhone 17 Pro 保護殼，基本都會包覆鏡頭邊緣，都能避免摔機時造成擊傷陽極氧化層脫落或受損。

或許會有人認為買 iPhone 17 Pro 銀色傷痕就看不出來，實際這種說法是完全錯誤，從網友才入手一天摔機慘狀來看，只要撞擊就是黑色一道或凹槽痕跡，畢竟鋁合金材質本身就非常軟，這問題不管是在哪款用鋁合金材質手機上都會遇到。

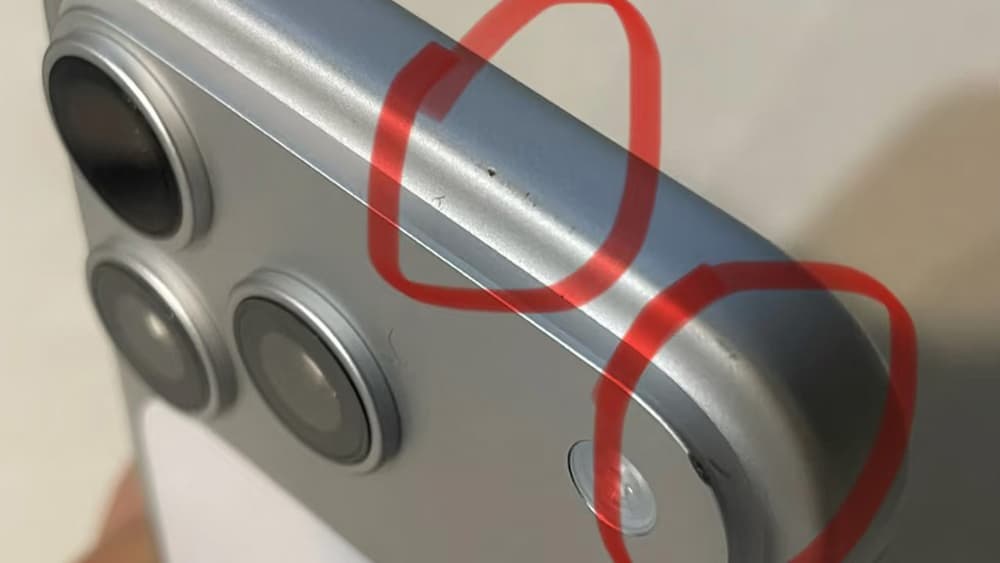

apple iphone 17 pro scratch hardness black aluminum a9

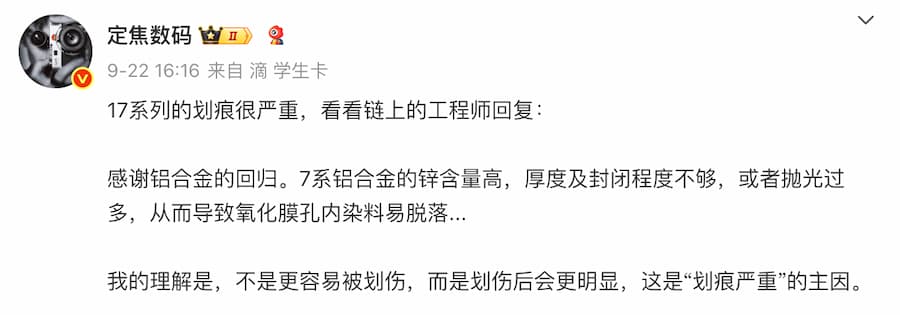

那為什麼這麼容易被堅硬的物體刮到表面就掉漆？爆料者「定焦數位」也從產業鏈上工程師得知，iPhone 17 Pro 採用的為 7 系列鋁合金，由於鋅比例過高加上拋光或厚度不足，會導致氧化膜內的染料不穩定和極易脫落。

當長時間裸機使用或跟其他物體摩擦後，掉漆現象格外明顯，這正是導致刮痕嚴重的主要原因。

另一個額外要注意地方，就是在 iPhone 17 Pro 鏡頭框底下天線條位置，也被發現只要持續被異物撞擊後，像是 MagSafe 行動電源或充電器，就會留下明顯受損黑色痕跡。

相信會有人開始說之前 iPhone 16 Pro 鈦金屬比鋁強太多了，但鈦金屬也並非是完全不會留下刮痕，過去曾有iPhone 15 Pro鈦金屬邊框抗刮測試發現，只要手機和鑰匙放在一起，也會造成邊緣容易刮出痕跡。

在有顏色中框也是採用物理氣相沉積 PVD 塗層工藝，像是 iPhone 15 Pro 藍色鈦金屬同樣被硬物刮到後，也會出現明顯掉漆，所以別認為鈦金屬相對耐刮。

iPhone 17 Pro機身背板玻璃耐刮嗎？

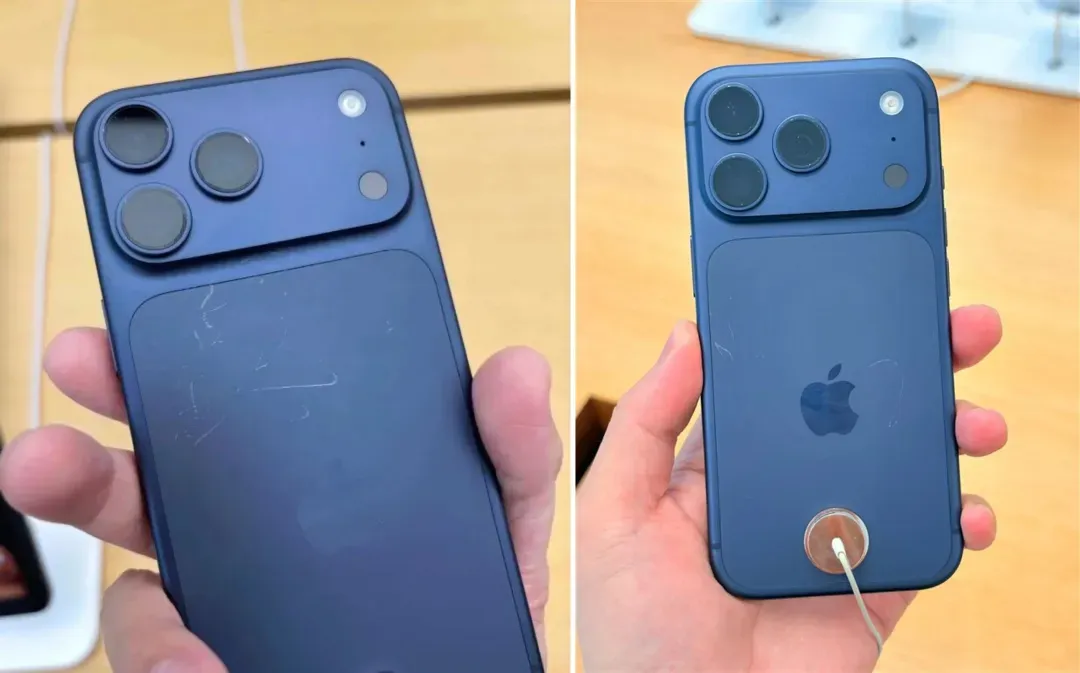

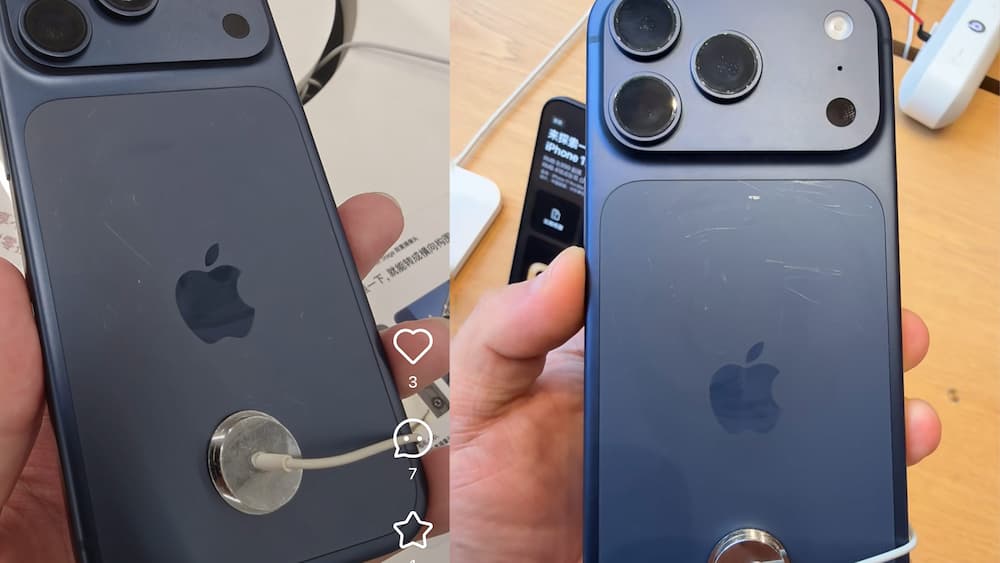

從新機開賣一天，網路傳出最多問題就是 iPhone 17 Pro 背面超瓷晶玻璃被刮傷問題，但蘋果卻出面說這問題，只要擦一擦就能去除，到底刮痕能用手擦掉也引起不少討論。

根據 JerryRigEverything 針對 iPhone 17 Pro 抗刮測試中，單純用錢幣在機身超瓷晶玻璃背板進行反覆刮過後一輪後，確實機身出現類似有明顯刮傷，實際沒有傷到玻璃表面，如蘋果所說只要用手就能擦掉。

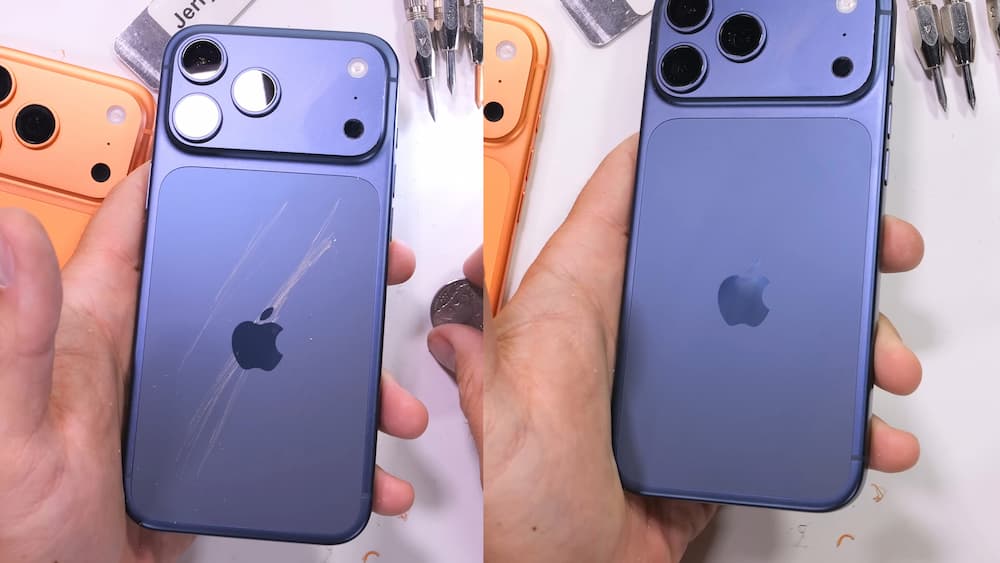

iPhone 17 Pro系列背板玻璃耐刮嗎 2 — 左圖 iPhone 17 Pro透過硬幣刮過後留下痕跡；右圖 iPhone 17 Pro擦除痕跡後表面無損。

那為什麼網路上還會出現 iPhone 17 Pro 背板玻璃會留下刮痕問題呢？主要是因為這塊超瓷晶玻璃還額外加入顏色，表面還是會用上一層氧化漆工藝，而這層材質本身就不耐刮，只要碰上金屬物品，就會造成背板刮出一道痕跡。

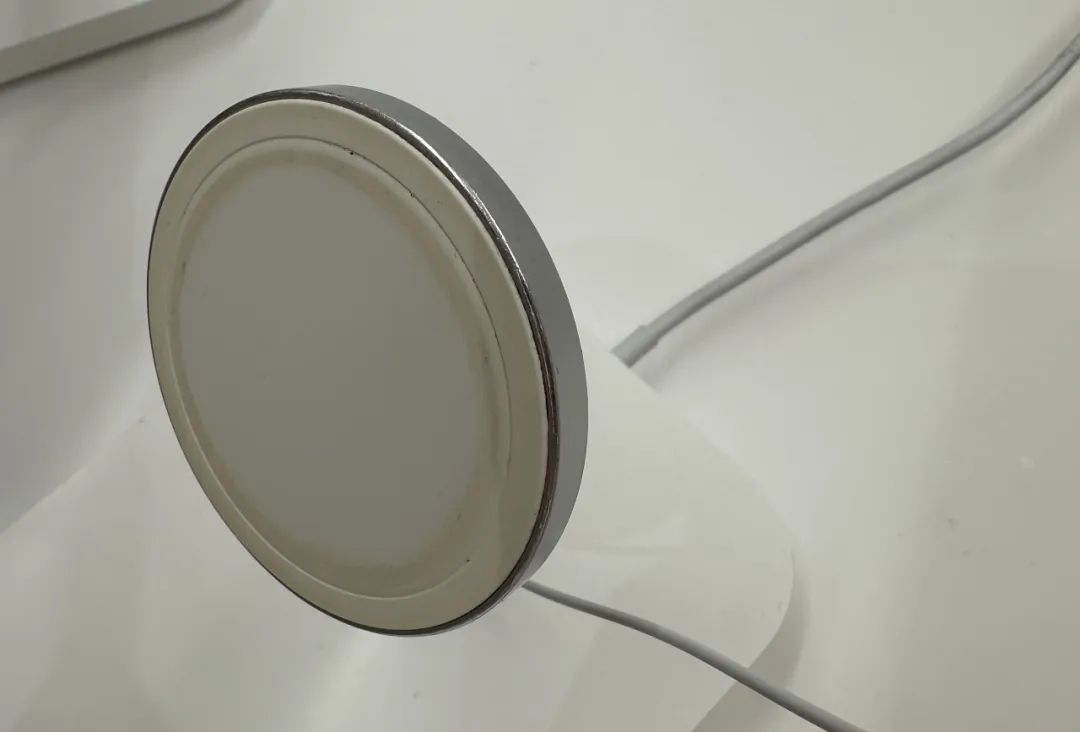

就如同蘋果官方指出，確實在 Apple Store 展示店內桌面上 MagSafe 充電器，是會造成 iPhone 17 Pro 碰觸到金屬背板留下刮痕主因。

導致為什麼很多人都在直營店內看見，這次不只有 iPhone 17 Pro 背板超瓷晶玻璃會留下刮痕，就連 iPhone 17 黑色款背蓋也同樣會看見明顯的刮痕，關鍵都在於氧化漆工藝。

為何沒有iPhone 17 Pro黑色款？

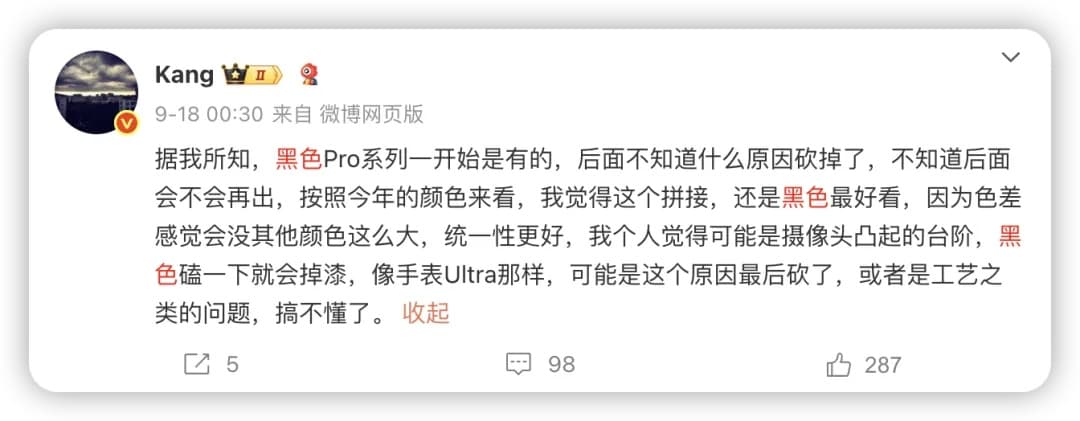

不少人好奇為何蘋果不替 iPhone 17 Pro 系列推出黑色款？根據知名爆料者 Kang 從產業鏈得知，最初蘋果是有打算推出 iPhone 17 Pro 黑色，因不明原因在最後被取消。

就整體配色來看，或許 iPhone 17 Pro 黑色會相當亮眼，只是在機身與玻璃背蓋拼接跳色沒其他顏色明顯變化，甚至黑色更容易導致摔機或碰撞容易掉漆，問題會類似 Apple Watch Ultra 黑色款，或許要等到能有更好的陽極氧化能解決處理，才可能推出。

蘋果的陽極氧化鋁工藝設計取捨

明顯能看出，蘋果似乎在 iPhone 17 Pro 主要是強調整體外觀設計的美感，似乎少了非長期耐用性，相信接下來 iPhone 18 Pro 將會進行改善設計與工藝缺陷，或是直接全面替 Pro 改用淡色系，徹底解決這些掉漆問題。

不管如何想避免 iPhone 17 Pro 刮痕或掉漆問題，還是建議上保護殼，就能將所有問題一次解決。

要是想了解 iPhone 17 和 iPhone Air 新機相關資訊可以參考底下相關文章：

新款iPhone技術探討

iPhone 17選購指南建議

想了解更多Apple資訊、iPhone教學和3C資訊技巧，歡迎追蹤瘋先生FB粉絲團、訂閱瘋先生Google新聞、 Telegram、 Instagram以及訂閱瘋先生YouTube。
